FPC-CCS集成母排是一種特殊的電子部件，它由信號采集組件（如FPCB、PCB、FFC等）、塑膠結構件和銅鋁排等組成。這種集成母排將電池模組中的導電排、控制電路（電壓、溫度采集）等部件整合成一個模塊，實現電芯高壓串并聯，以及電池的溫度采樣、電芯電壓采樣、過流熔斷功能。它通過FPC/PCB和連接器組件提供溫度和電壓給BMS系統，屬于BMS系統的一部分。此外，F(xiàn)PC-CCS集成母排具有結構輕薄、集成度高等優點，有利于提升電池包空間利用率及組裝效率，符合汽車輕量化、零部件系統集成化及大模組化趨勢。
產品定義：
FPC-CCS集成母排線路是指：FPC-CCS集成母排是一種特殊的電子部件，它由信號采集組件（如FPC、PCB、FFC等）、塑膠結構件和銅鋁排等組成。這種集成母排將電池模組中的導電排、控制電路（電壓、溫度采集）等部件整合成一個模塊，實現電芯高壓串并聯，以及電池的溫度采樣、電芯電壓采樣、過流熔斷功能。它通過FPC/PCB和連接器組件提供溫度和電壓給BMS系統，屬于BMS系統的一部分。此外，F(xiàn)PC-CCS集成母排具有結構輕薄、集成度高等優點，有利于提升電池包空間利用率及組裝效率，符合汽車輕量化、零部件系統集成化及大模組化趨勢。

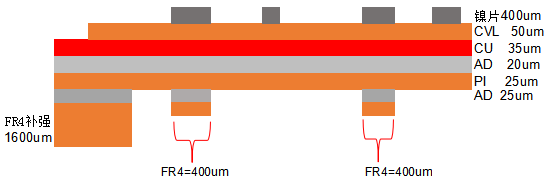

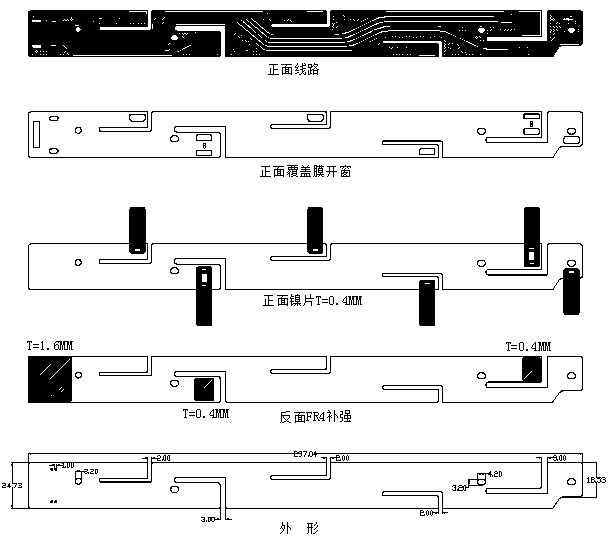

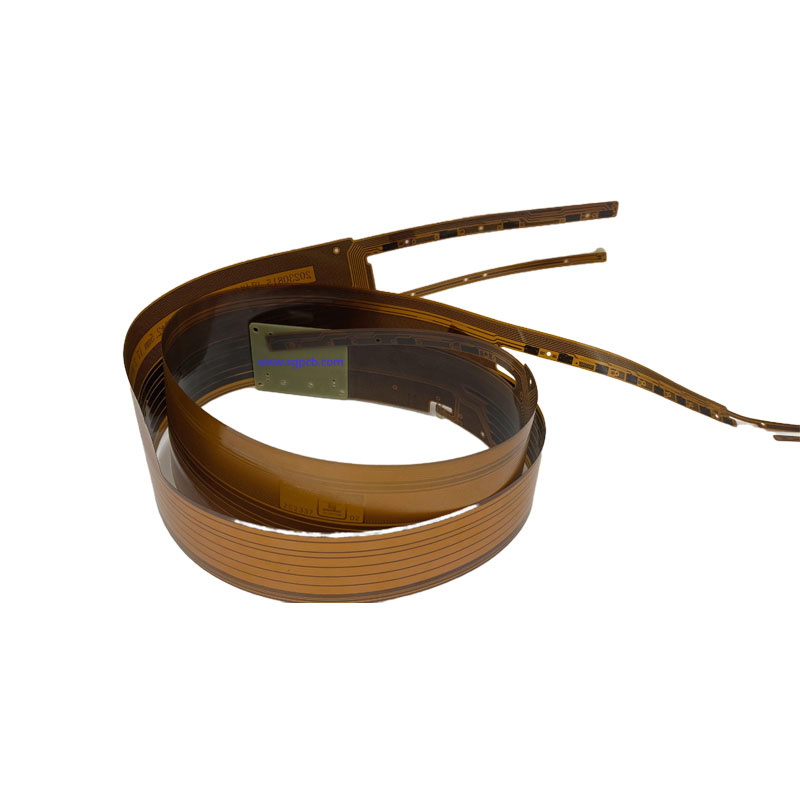

產品圖片：見分層圖
產品基本工藝流程：
開料、鉆孔、圖形轉移、貼覆蓋膜、壓合、沉鎳金、測試、成型、貼補強、SMT(包括焊接鎳片)、X-Yay
產品特色亮點：
1、 超輕量化結構，整體強度和絕緣性能優異
2、信號傳輸穩定、可靠，電壓、溫度采集采用一體設計的FPC實現
3、自動化程度高
產品應用：新型能源電池包
產品輸出相關報告：
《項目技術可行性分析報告》
《產品飛針測試報告》
《線路板成品可靠性測試報告》
產品結構：FPC+鎳片+導電鋁排+吸塑板或PET膜熱壓
