四層電路板和兩層電路板是在PCB（Printed Circuit Board，印刷電路板）制造過程中常用的兩種不同結構的電路板。它們在設計、功能和性能上存在一些顯著的差異。本文將圍繞關鍵詞四層電路板和兩層電路板，為您詳細介紹它們之間的區別。

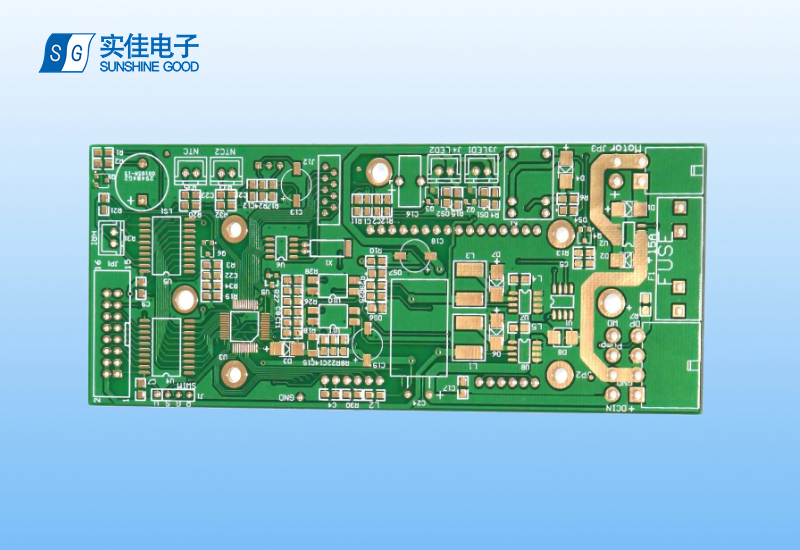

四層電路板

四層電路板是指在PCB板材上有四層金屬導電層的電路板。它的結構由兩層內層電路層和兩層外層電路層組成。內層電路層位于板材的中間，用于連接各個元件和信號的傳輸，而外層電路層則位于板材的上下兩側，用于進行電源分配和地平面的布局。

四層電路板相較于兩層電路板具有以下幾個優勢。首先，它可以提供更好的電磁兼容性和抗干擾性能，減少信號噪聲和串擾。其次，四層電路板擁有更多的布線空間，使得布局更加靈活，可以在更小的尺寸上實現更復雜的功能。此外，四層電路板還能夠提供更好的散熱性能，降低電路板溫度，延長元件壽命。

線路板工廠四層電路板的制造工藝

四層PCB板的制造工藝相對比較復雜，制作過程大致分為以下幾個步驟：

（1）制作內層線路板：將一張銅板打孔、貼膜后與一張覆銅板壓合成一張內層線路板；

（2）外層印制：將電路圖案印在表面上，通過蝕刻等方式制作出需要的導電線路；

（3）焊盤加工：在四層板的邊緣留出一定的寬度，以安裝元器件時的焊接；

（4）分層鉆孔：利用鉆孔機器分別在內層和外層鉆好孔；

（5）鈍化處理：將PCB板浸入化學藥液中，以方便焊盤焊接，防止PCB板被錫磨損；

（6）鍍銅加工：制作PCB板之前需要先將銀箔或銅箔貼在PCB板表面，并進行化學蝕刻等加工。

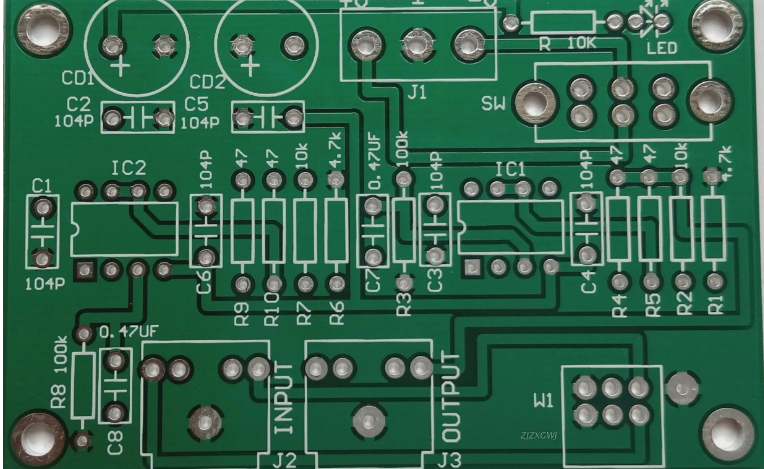

兩層電路板

兩層電路板是最簡單的PCB結構，由兩層金屬導電層組成。它的結構包括一層頂層電路層和一層底層電路層。頂層電路層用于布線和元件的安裝，而底層電路層用于連接底部元件與頂部元件的信號傳輸。

相對于四層電路板，兩層電路板的優勢在于成本更低、制造周期更短。由于其結構簡單，僅有兩層金屬導電層，所以制造過程相對簡單，制造成本也相對較低。此外，兩層電路板由于沒有內層電路層，信號傳輸路徑較長，可能會導致信號衰減和串擾的問題。

PCB工廠兩層線路板的制造工藝

兩層PCB板的制造工藝比較簡單，大致分為五個步驟：

（1）電路設計：首先根據需要設計出PCB板的電路原理圖和走線圖；

（2）印刷：將設計好的電路圖案印在底片上，并用該底片制作PCB板的印刷模板；

（3）化學蝕刻：將PCB板放在化學藥液中，通過化學反應蝕刻掉多余的銅箔；

（4）鉆孔：通過機器自動鉆孔將電氣元件插在PCB板上；

（5）表面處理：將PCB板表面鍍上一層錫以防止氧化，同時也有助于焊接等后續工作。

通過對四層電路板和兩層電路板的比較，我們可以看到它們在結構、功能和性能以及制造工藝上存在一些顯著的差異。四層電路板相對于兩層電路板來說，具有更好的抗干擾性能、更大的布線空間和更好的散熱性能；而兩層電路板則具有成本低、制造周期短的優勢。在實際應用中，我們需要根據具體需求來選擇適合的電路板結構，以滿足項目的要求和限制。
