一、凸頭柔性線路板制造解決方案定義及簡述

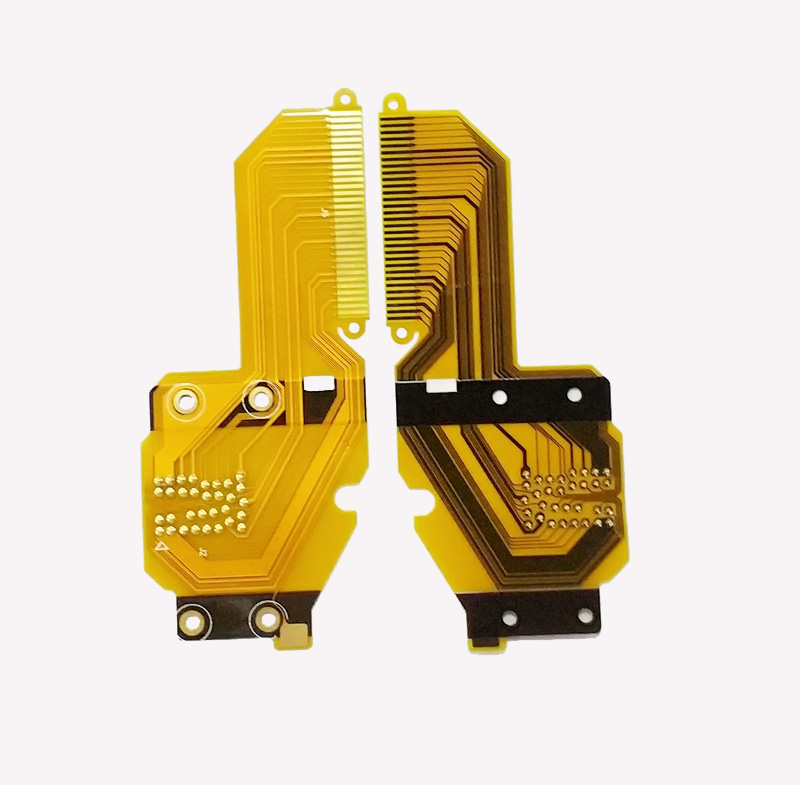

凸點柔性線路板是一種具有凸點的印刷電路板類型，其生產制造解決方案以客戶EDA文件為基礎，結合產品的特性，選擇符合其產品性能的材料和工藝方案，通過cam計算機輔助制造輸出生產制造資料和流程管控資料，完成產品的生產制造和品質管控。

需要考慮到多個因素。分析產品的性能要求，選擇不同的材料，特殊的生產工藝，特制的工裝模具等，即線路板DFM可制造性設計、線路板DFT可測試性設計，

二、線路板結構層次基礎可選

1、線路板類型：柔性線路板、超薄剛性線路板/BT可選；

2、線路板層次：單面、雙面、四層、六層、其他層次可選；

3、線路板結構：多層結構單面、雙層或多層分層可選；

三、線路板材料可選

1、線路板覆銅板基材：PI聚酰亞胺、PET聚酯、超薄FR4玻璃纖維布、BT樹脂、其他材料可選；

2、線路板阻焊材料：PI覆蓋膜、不同顏色感光油墨、UV感光油墨、熱固油墨、其他材料可選；

3、線路板補強材料：PI、FR4、BT、鋼片、鋁片、鎳片、其他材料可選；

4、線路板抗干擾材料：電磁屏蔽膜、吸波材料、銅漿、銀漿、銅片、鋁片、其他材料可選；

5、線路板輔助材料：雙面膠、導電膠、泡沫棉、散熱片、其他材料可選；

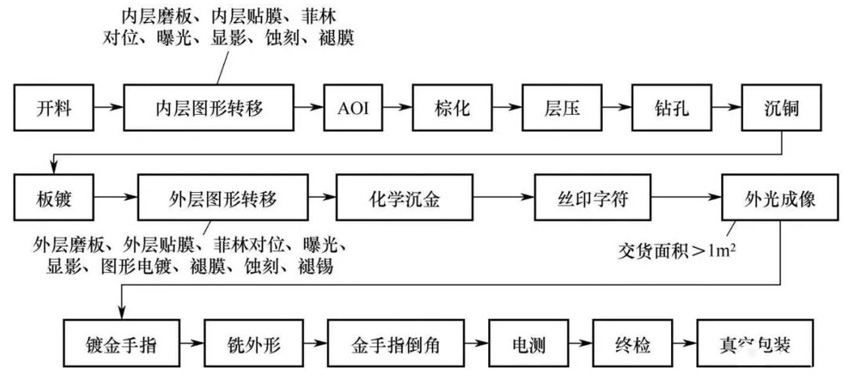

四、線路板制造工藝可選

1、孔加工：CNC鉆孔、激光鉆孔、CNC銑孔、沖孔、靶孔等可選；

2、電鍍加工：面銅電鍍+化學沉銅、面銅電鍍+黑孔可選；

3、線路加工：干膜圖形轉移+蝕刻、濕膜圖形轉移+蝕刻可選；

4、壓合加工：中溫快壓、中溫真空快壓、中溫硫化壓合、高溫傳壓、高溫真空傳壓可選；

5、字符印刷：字符印刷、字符打印可選；

6、外形加工：沖壓切割、激光切割可選。

7、表面處理：沉金、鍍金、OSP等可選

8、凸點生產制造工藝：

8.1、模銃、 通過模具沖壓形成，凸點高度0.1-0.35mm   （硬度，力度測試）

8.2、五金電鍍/圖形電鍍    通過電鍍工藝形成   凸點高度0.05-0.35mm   （硬度，力度測試）

8.3、五金銅片SMT工藝     通過銅片鍍鎳金，SMT工藝  凸點高度0.1-3.0mm   （硬度，力度測試）

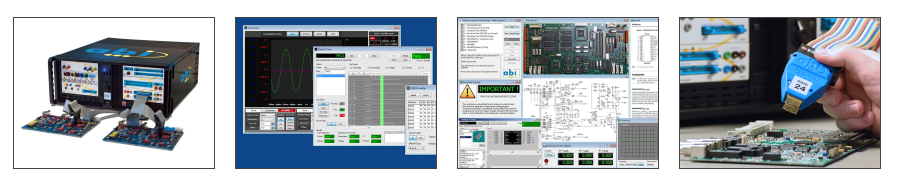

五、線路板功能&性能評測方法可選

1、材料檢測：FCCL覆銅板/高分子材料/銅材/膠材電性能、物理性能分析評測；

2、過程功能檢測：飛針測試、通用測試、專用測試；

3、過程性能檢測：AOI缺陷測試、ICT性能測試；

4、成品功能檢測：飛針測試、通用測試、專用測試；

5、成品性能檢測：AVI缺陷測試、ICT性能測試、硬度測試 、力度測試
